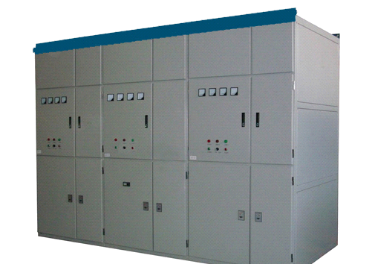

高压XY-TSC型SVC动态无功功率补偿装置是一种动态投切电容器的补偿装置，此装置采用全数字智能控制系统，国外进口的高电压，大功率晶闸管串连组成高压交流无触点开关，实现电容器组的快速投切，响应时间小于20ms。解决了传统高压补偿装置投开关投切次数低，使用寿命短，响应速度慢等缺点，设备运行安全可靠，效果好，各项性能指标达到国内先进水平。
远方通讯接口与配电自动化系统连接，可通过远程终端监控系统运行状况。
时跟踪负荷变化，动态补偿无功功率，提高系统功率因数；
采用光纤触发技术，实现一次系统与二次系统的电气隔离，解决干扰问题，做到了高可靠性和控制性；
采用进口晶闸管控制投切电容器组，真正实现电容器组过零投切，无浪涌电流，提高了设备的使用寿命；
电容器组投切过程中无浪涌电流，无操作过电压，无电弧重燃现象；
动态抑制系统谐波，改善电压畸变率；
控制器实现全数字化，液晶显示，具有联网通讯功能，保护措施齐全
闸管阀体发热量小，设备结构紧凑，占地面积小；
控制柜与晶闸管阀体之间信息传递全部采用高压光纤实现，无任何电气联系，彻底解决了控制低压侧和高压侧的电气绝缘问题；
设备自身无谐波电流产生，无投切过渡过程；
改善电压质量，稳定系统电压，抑制电压闪变；
降低网损，高效节能，提高电气设备。
可选择运行模式 ：远程控制模式、自动化无功补偿模式和自动电压控制模式。
三相补偿方式，每组电容器容量按倍增式设置，每相最大可获八级补偿。
智能化全数字控制器，可进行分级分相补偿，适用于不平衡系统。
采用缓冲电路抑制 dv/dt，di/dt，同时具有阻尼误触发作用。
动态响应速度快，能迅速补偿系统无功和电压。
过零投切，无涌流，不引入暂态和谐波。
远方通讯接口与配电自动化系统连接，可通过远程终端监控系统运行状况。
装置的关键元件失效后自动隔离，并将故障信息传递到远程终端，适用于无人值守变电站。
过流保护采用数字保护和传统继电器双重保护。
过压 /欠压保护、实行电压-无功“井”字控制。
电压等级：6～35kV
动态调节时间：≤20ms
单级最大容量：3000kvar
最大控制级数：8级
投切延时：根据用户要求设定
运行环境温度：-25～+45℃
海拔高度；≤2000m
大气条件：温度为 +25℃时，相对湿度85%
高压XY-TSC型装置由晶闸管阀组、控制器、电容器等组成
1）高压XY-TSC型SVC阀组
单相独立阀组，热管冷却。
多路智能投切电容器。
维护工作量小，安全可靠。
电容器支路配 6%的电抗器，抑制可能产生的谐波、防涌流、过压。
2）高压XY-TSC型控制器
采用新型 DSP，运算速度更快，集成度更高。
核心监控及调节单元数据总线，可靠性更高。
专用 CPU执行通讯管理，实现对电力系统各种通讯规约的转换。
工业电磁环境设计，电磁兼容性达到国家 EMC标准IV级。
提供常规温度型和宽温型，可用于户外环境要求。
五：适用范围
高压XY-TSC型SVC动态无功功率补偿装置广泛应用于高压交直流输变电系统和冶金，煤炭，电气化铁路，重型机械制造等冲击性负荷配电网中。主要作用就是对冲击性负荷，闪变负荷实时监测，动态补偿，实现功率因数补偿至0.95以上，稳定系统电压，减少供电系统的网络损耗，提高电能质量等显著特点，可以给用户带来巨大的经济效益和社会效益。
订货时请提供下列资料 ：
-- 系统一次接线简图
-- 系统额定电压
-- 谐波源特征及谐波发生量
-- 负载性质及参数
注 ：若用户需要 , 我公司可为用户电网进行必要的测量 , 并提供完整的解决方案
