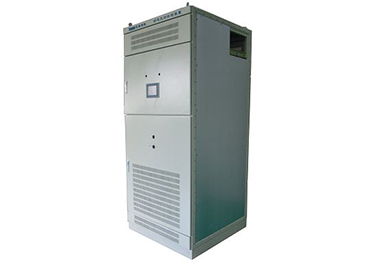

本产品是我公司最新研制开发、拥有多项自主知识产权的高新技术产品、最新一代的低压无功补偿及滤波装置。该产品通过滤波及输出无级无功功率，达到清洁电网及补偿线路无功损耗的目的，从而提高功率因数和电网质量，降低线损，提高电网所接电气产品的使用寿命。较之传统的无功补偿装置，本产品具有响应速度快、吸收无功连续、实时清除谐波、保证电压恒定和损耗低等优点，从根本上解决了目前市场中谐波装置及无功补偿产品存在的缺陷，更好地满足电网安全可靠和高效运行的要求，是传统无功补偿设备及谐波装置的更新换代产品。
静止无功发生器是近几年来新出现的一种基于大功率逆变器的无功补偿装置，是电力行业世界前沿科技柔性交流输电系统中的重要组成部分。它将电力电子技术、计算机技术和现代控制技术应用于电力系统，通过对装置输出电压相位的控制，对电力系统的网络参数和网络结构实施灵活、快速的控制，从感性到容性的整个范围进行连续的无功调节，达到快速补偿系统对无功功率的需求，从而抑制电压波动并增强系统稳定性。XY-SVG能动态地补偿无功电流和谐波电流，从而对减少线路损耗，增大有功输送能力，抑制谐波，提高电能质量都起到很好的作用。
XY-SVG的基本原理就是将自换相桥式电路通过电抗器或者直接并联到电网上，适当地调节桥式电路交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功功率，实现动态无功补偿的目的。
凡是安装有低压变压器地方及大型用电设备旁边都应该配备无功补偿装置（这是国家电力部门的规定），特别是那些功率因数较低的工矿、企业、居民区必须安装。大型异步电机、变压器、电焊机、冲床、车床群、空压机、压力机、吊车、冶炼、轧钢、轧铝、大型交换机、电灌设备、电气机车等尤其需要。居民区除白炽灯照明外，空调、冷冻机等也都是无功功率不可忽视的耗用对象。农村用电状况比较恶劣，多数地区供电不足，电压波动很大，功率因数尤其低，加装补偿设备是改善供电状况、提高电能利用率的有效措施。
◆补偿无功功率，提高功率因数，降低线损，节能降耗
配电系统中的大量负荷，如异步电动机、感应电炉以及大容量整流设备等，在运行中都表现为感性，在实现有功电能转换的同时，也会消耗大量的无功；同时，输配电网络中的变压器、线路等的阻抗也表现为感性，在流过电流的时候也会消耗无功，导致系统功率因数降低。
对于系统而言，负荷的低功率因数，会增加供电线路上的电能损失和电压损失，降低了电压质量，同时，无功电流也会降低发、输、供电设备的有效利用率；对于电力用户而言，低功率因数会增加电费支出，加大生产成本。
◆抑制电压波动和闪变
电压波动和闪变主要是由于负荷急剧变动引起的。负荷的急剧变动使系统的电压损耗也应快速变化，从而使电气设备的端电压出现波动现象。电压波动主要是由冲击性的非线性负载的快速变化引起的，典型的非线性负载如电弧炉、轧钢机、电气化铁路等。
当电压变化超过允许值时，就不能满足用户对电压质量的要求，会导致设备运行性能不良，出现过电流、过热、保护装置误动作及设备烧坏等到事故，并且设备性能、生产效率和产品质量都将受到影响。其不良影响包括：影响产品质量、影响设备使用寿命、造成照明光通量的变化，总之，电压波动和闪变对安全生产及人体健康都是极为不利的。
◆抑制三相不平衡
配电网中存在着大量的三相不平衡负载，典型的如电气化铁路牵引负荷和交流电弧炉等。这类负荷在接入电网后会向系统注入大量的谐波电流，导致系统三相电压不平衡；同时，线路、变压器等输变电设备三相阻抗的不平衡也会导致电压不平衡问题的产生。
三相电压不平衡会对负荷和电网元器件造成很大的危害。不平衡电压会导致中心点形成较高对地电压，从而使电子设备积累大量的静电，对电子设备造成致命的损坏；负序电流会造成变压器内部磁旋涡，使铁损加大，造成变压器发热，有效容量减小；同时三相负载不平衡运行，将增加输配电线路的损耗。
◆提高线路输电稳定性
在长距离输电线路的中点安装XY-SVG装置，不但可以在正常的运行状态下补偿线路的无功损耗，抬高线路电压，提高有效输电容量，而且可以在系统故障情况下，提供及时无功调节，阻尼系统振荡，提高输电系统稳定性。
◆维持负荷端电压，加强系统电压稳定性
对于负荷中心而言，由于负载容量大，而又没有大型电源支撑，因此容易造成电压偏低甚至发生电压崩溃的稳定事故。而XY-SVG具有的快速调节无功的功能可以维持负荷侧电压，提高负荷供电系统的电压稳定性。

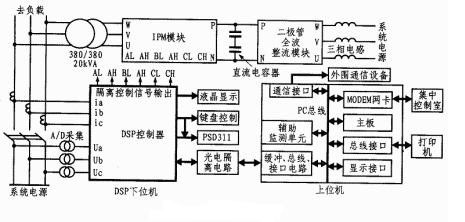

1、采用TI公司最新推出的高速带浮点的32位DSP TMS 320F28335，并采用DSP+ARM结构，实现快速检测、运算和精细控制PWM信号输出，达到精确控制无功输出及清除谐波的目的。
2、快速检测出足够精度的谐波及无功功率。
3、输出足够大的谐波及无功功率。
4、监控主要元件故障状况并实施故障保护。
5、按优化算法，输出PWM控制信号，控制IGBT模块发出所设定的无功功率及要清除的谐波。
五：主要技术指标1、相数：三相（△型接法）、单相（Y型接法）
2、输出容量：≤＋－（30Kvar-150Kvar）
3、电路功耗：≤额定功率的5%
4、响应时间：≤20Ms
5、安全保护功能：•电压故障缺相保护 •电源电压缺相保护 •过流保护 •自诊断故障保护 •温度保护
6、绝缘等级：在正常大气条件下，≥10MΩ。
订货时请提供下列资料 ：
-- 系统一次接线简图
-- 系统额定电压
-- 谐波源特征及谐波发生量
-- 负载性质及参数
注 ：若用户需要 , 我公司可为用户电网进行必要的测量 , 并提供完整的解决方案
