大量非线性电力设备的应用,会在电力系统中产生较大的谐波污染,这种非线性负载就是谐波源,而谐波源中大部分都是快速变化的,即谐波次数的多少,谐波含量的大小,都随着负载或系统的变化而改变,传统的无源滤波技术已难以满足动态变化的滤波要求。有源电力滤波器是最有效的滤波方法,该装置采用当今先进的科研成果,基于高速的滤波补偿技术,消除各种形式的谐波,可应用于各种在谐波污染的工况,尤其适用于快速变化的负载。 二、工作原理 有源电力滤波器与谐波源并联,通过实时检测跟踪谐波源负载产生的谐波电流,快速生成与之大小相等方向相反的电流加以抵消,从而消除谐波,避免系统电压﹑电流波形发生畸变。装置具有自适应功能,可对频率和大小都变化的谐波进行补偿,对补偿对象有极快的响应。

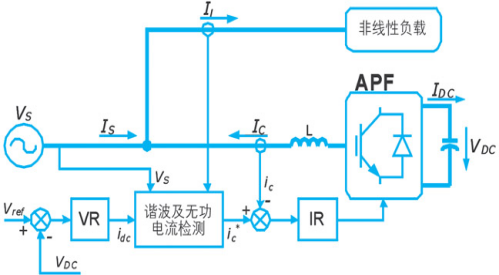

有源电力滤波器与谐波源并联,通过实时检测跟踪谐波源负载产生的谐波电流,快速生成与之大小相等方向相反的电流加以抵消,从而消除谐波,避免系统电 压﹑ 电流波形发生畸变。 装置具有自适应功能,可对频率和大小都变化的谐波进行补偿,对补偿对象有极快的响应。

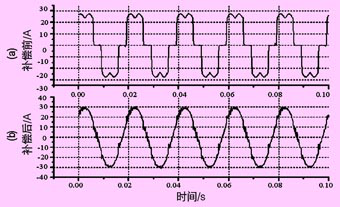

——滤波精度高,谐波电流滤除率可达90%以上
——滤波范围广,滤波次数可达50次
——对负载的波动响应快,响应时间为10ms
——动态注入电流以抑制谐波和补偿功率因数
——不会与系统发生谐振
——可多台组合扩展容量
——抑制系统过电压,改善系统电压稳定性
——提高系统暂态稳定水平,减少低压释放负荷数量,并防止发生暂态电压崩溃
——动态地维持输电线路端电压,提高输电线路稳态传输功率极限
——阻尼电力系统功率振荡 --在负荷侧,能抑制电压闪变、补偿负荷不平衡、提高系统功率因数
——输出电压总谐波畸变率(并网前):小于5%
——输出电压总谐波畸变率(并网后):小于3%
——输出电流总谐波畸变率:小于3%
——输出电压不对称度:<2% --30秒过载能力:120%
——1分钟过载能力:110%
——装置年可用率>98%
三:执行标准
《电能质量 公用电网谐波》GB/T14549-1993
《电控设备 第二部分 : 装有电子器件的电控设备》GB/T3797—1989
《有源电力滤波器技术条件》 Q/SP001-2005
规格型号 | SYAPF-30/380 | SYAPF-60/380 | SYAPF-90/380 | SYAPF-120/380 | |
补偿容量( Kvar ) | 30 | 60 | 90 | 120 | |
额定电压( V ) | 380 | ||||
供电电源频率 | 50H Z ± 5% | ||||
供电电源相数 | 三相三线或三相四线 | ||||
电流传感器 | 直测式霍尔电流传感器 | ||||
谐波补偿次数 | 2 ~50次谐波补偿 | ||||
动态补偿 响应时间 | 10ms | ||||
保护功能 | 交流过压、欠压,直流过压, IGBT 过流,装置过热 | ||||
冷却方式 | 风冷 | ||||
效率 | > 90% | ||||
运行环境温度 | -30 ~ +50 摄氏度 | ||||
相对湿度 | < 90% ( 25 摄氏度) | ||||
防护等级 | IP31 | ||||

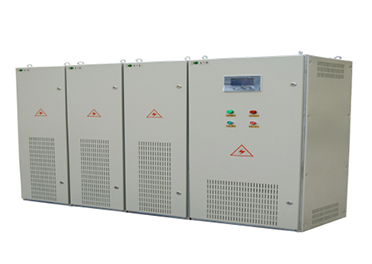

结构 | 柜式,下进线 | 柜式,下进线 | |||
尺寸( mm )( W × D × H) | 700 × 500 × 1300 | 700 × 500 × 1300 | 800 × 600 × 2200 | 800 × 800 × 2200 | |
重量( kg ) | 120 | 180 | 260 | 300 | |
订货时请提供下列资料 :
-- 系统一次接线简图
-- 系统额定电压
-- 谐波源特征及谐波发生量
-- 负载性质及参数
注 :若用户需要 , 我公司可为用户电网进行必要的测量 , 并提供完整的解决方案
