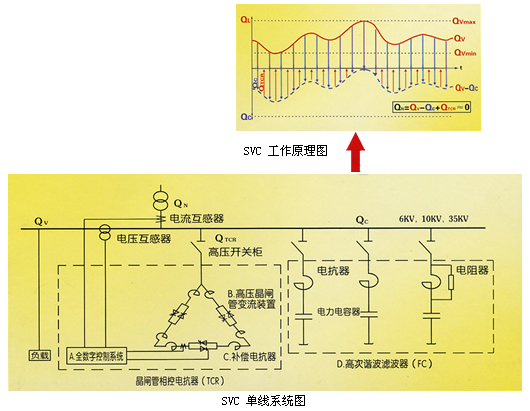

TCR型SVC如图接入系统中，电容器提供固定的容性无功Qc，补偿电抗器通过的电流决定了补偿电抗器输出感性无功QTCR 的大小，感性无功和容性无功相抵消，只要能做到系统无功Qn=Qv(系统所需)-Qc+QTCR=常数(或0)，则能实现电网功率因数=常数，电压几乎不波动，关键是准确控制晶闸管的触发角，得到所需的流过补偿电抗器的电流，晶闸管变流装置和控制系统能够实现这个功能，采集母线的无功电流值和电压值，合成无功值，和所设定的恒无功值(可能是0)进行比较，计算得触发角大小，通过晶闸管触发装置使晶闸管流过所需电流。
对于不对称负荷，利用steinmets理论实现分相调节，消除负序电流,平衡三相电网。
二：生产范围
电压等级：6KV—35KV
安装容量：1000-30000Kvar
三：型号标注
产品型号规格：XY-TCR-10-12000/12000
各标注的含义是：
XY-TCR—我公司生产的TCR型SVC动态无功补偿装置
10—标称电压，6KV—35KV
12000/12000—装置安装容量（电容器/TCR电抗器）
四、订货须知
用户订货时应提供以下参数
系统参数：包括系统电压，变压器容量、阻抗；
现有功率因数，补偿后达到的功率因数；
用户主要用电设备及用电情况；安装场地；
用户电力系统一次图；
原有无功补偿情况，安装容量、电抗率
