一、用途

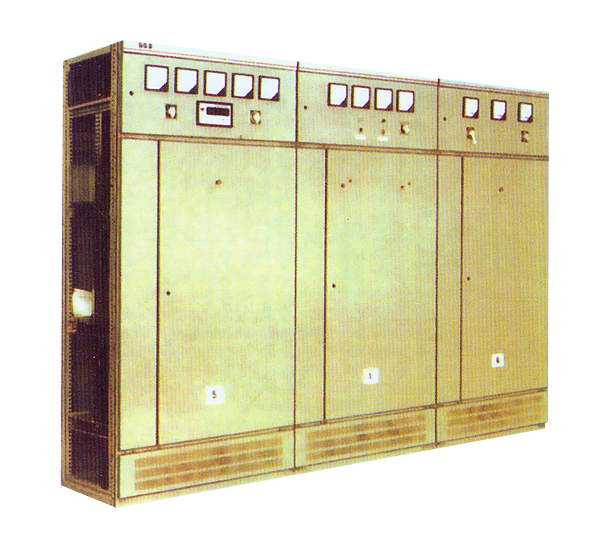

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz额定工作电压380V额定工作电流至3150A的配电系统,作为动力、照明及配电设备的电能转换,分配与控制之用。
GGD型交流低压配电柜是根据能源主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜,产品具有分断能力高,动稳定性好,电气方案灵活,组合方便,系列性,实用性强,结构新颖,防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
GGD型交流低压配电柜符合IEC439《低压成套开关设备的控制设备》、GB7251《低压成套开关设备》等标准。
二、使用条件
1. 周围空气温度不高于+40℃,不低于-5℃。24h内的平均温度不得高于+35℃。
2. 户内安装使用,使用地点的海拔高度不得超过2000m。
3. 周围空气相对温度在最高温度+40℃时不超过50%,在较低温度时允许有较大的相对温度。(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。
4. 设备安装时垂直面的倾斜度不超过5度。
5. 设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。
6. 用户有特殊要求时可与制造厂协商解决。

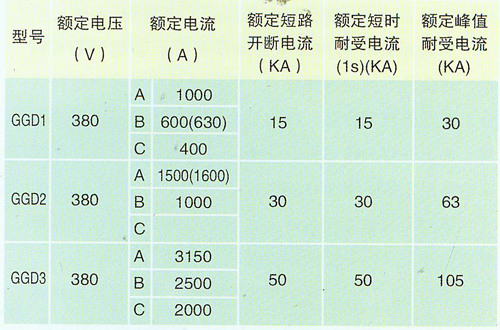

三、基本电气参数
四、主电路方案
GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)其中
GGD1型 49个方案 123个规格
GGD2型 53个方案 107个规格
GGD3型 27个方案 68个规格
