一、概述

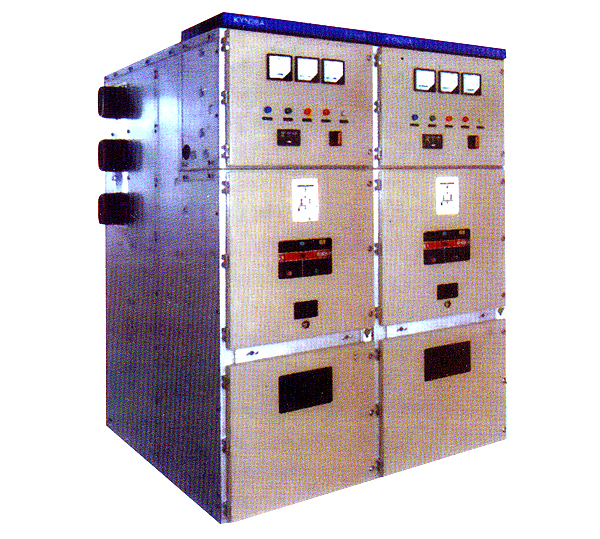

KYN28A-12型金属铠装抽出式开关柜(以下简称开关柜),系3~10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等,实行控制保护、监测之用。本开关柜满足DL/T404 97、IEC298、CB3906等标准要求。具有防止带负荷推拉断路器手车,防止误分合断路器、防止接地开关处的闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,既可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。实为一种性能优越的配电装置。
二、正常使用环境
▲周围空气温度:上限+40℃
下限-10℃
▲海拔:1000m
▲相对环境温度:日平均不大于90%,月平均不大于90%。
▲地震:烈度不超过8度。
▲周围空气应不受腐蚀性或可燃气体。水节蒸汽等明显污染。
▲无严重污秽及经常性的剧烈振动,严酷条件不严酷度设计满足1类要求。
▲在超过规定的正常环境条件下使用时,由用户和制造厂协商。
三、主要技术条件
▲额定电压(KV)3/6/10
▲最高工作电压(KV)3.6/7.2/12
▲工频耐受电压(KV)42(1min)
▲冲击耐受电压(KV)75
▲额定频率50Hz
▲额定电流(A)630~3150
▲额定热稳定电流(KA 4S)16-50
▲额定动稳定电流(KA)40-125
▲分合闸主辅助回路的额定电压(V)
直流24,30,48,60,110,220,
交流110,220
▲ 防护等级IP4X(外壳)
IP2X(断路器门打开)
